Что такое станок с ЧПУ для резки шайб? Как он работает?
2025-10-21
В производстве уплотнителей, прокладок и упаковки точность резки и эффективность производства часто определяют конкурентоспособность компании. Традиционные методы ручной или вырубной резки часто страдают от низкой эффективности, недостаточной точности и высокой стоимости при работе с различными материалами, изготовлении небольших партий на заказ или изготовлении прокладок специальной формы. Станки для резки прокладок с ЧПУ — это интеллектуальные устройства, разработанные для решения этих проблем.
1.Введение в станок с ЧПУ для резки прокладок
Станок для резки прокладок с ЧПУ представляет собой автоматизированное режущее устройство с ЧПУ промышленного класса, которое может точно резать различные мягкие неметаллические материалы, такие как
листы без асбеста, резиновые листы, силикон, арамидные волокна, графитовые листы, ПТФЭ, пробку, композитные прокладочные материалы и т. д.
Вся машина состоит из следующих частей:
- Стабильная рама и подвижная платформа
- Трансмиссия
- Многофункциональная режущая головка
- Прецизионная система управления ЧПУ
Благодаря компьютерному управлению оборудование может выполнять множество функций, таких как автоматическая резка, биговка, перфорация, вытяжка и т. д., а также
может завершать производство без использования вырубных штампов, что эффективно экономит рабочую силу и затраты на пресс-формы.
2.Принцип работы
Станок для резки прокладок с ЧПУ использует технологию цифровой резки. Оператору достаточно импортировать файл CAD/CAM-проекта (форматы DXF, PLT, AI) в компьютер, и
система автоматически спланирует траекторию движения инструмента и выполнит точную резку.
Основной процесс выглядит следующим образом:
1.Импортируйте файл проекта → система распознает контур прокладки;
2.Автоматическая оптимизация траектории → Система ЧПУ автоматически планирует наилучшую траекторию резки;
3.Точная резка → Режущая головка работает в соответствии с программой, а погрешность контролируется в пределах ±0,05 мм;
4.Быстрое прототипирование → Образцы можно изготавливать на месте, без необходимости изготовления форм.
Процесс полностью цифровизирован и особенно подходит для гибких производственных задач, связанных с выпуском нескольких партий, небольших заказов и различных стилей.
3.Функция и применение прокладки

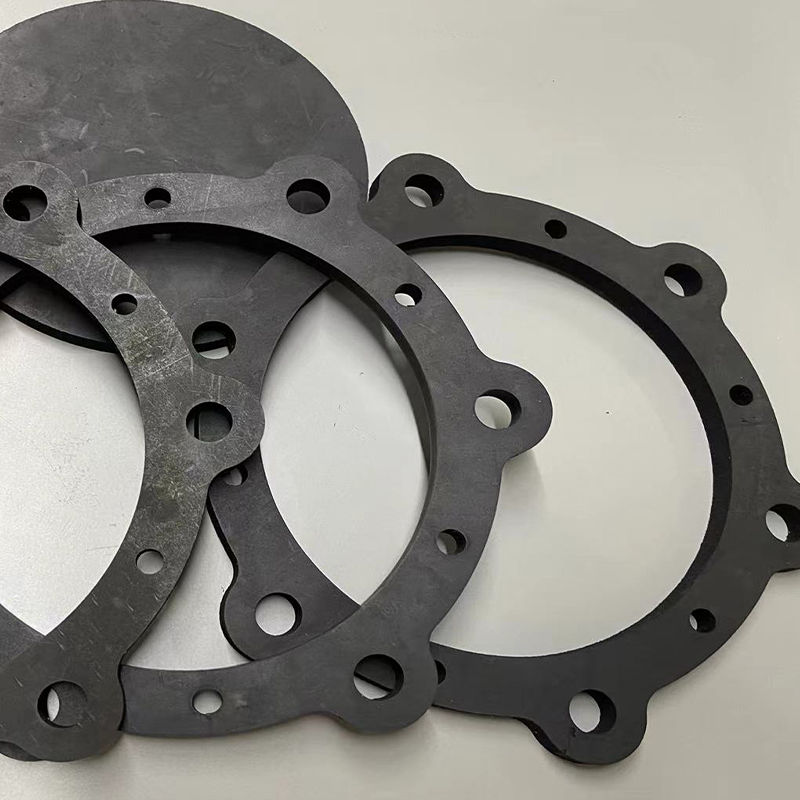

Прокладка — это уплотнительный элемент, устанавливаемый между двумя соприкасающимися поверхностями для предотвращения утечек, вызванных давлением, вибрацией или тепловым расширением и сжатием.
Поскольку механические поверхности не могут быть идеально ровными, прокладки заполняют зазоры и обеспечивают герметичность.
Распространенные материалы прокладок включают в себя:
- Резина/силикон: хорошая гибкость, широко используется для герметизации трубопроводов и клапанов;
- Безасбестовый картон/арамидное волокно/ПТФЭ: устойчив к высоким температурам и коррозии, обычно используется в двигателях и химических трубопроводах;
- Графит/Пробка/Войлок: обладает хорошими амортизационными и шумоподавляющими свойствами.
Различные материалы предъявляют разные требования к точности резки, поэтому технология резки с ЧПУ стала основным выбором современных заводов по производству прокладок.
4.Основные преимущества станка с ЧПУ для резки прокладок
| Выгодные проекты | Значение приложения |
| Нет вырубной конструкции | Нет необходимости открывать формы, что экономит время и затраты на их изготовление. |
| Высокоточная резка (±0,05 мм) | Ровные края, одинаковый размер, нет необходимости во вторичной обрезке |
| Гибкий и быстрый | Поддерживайте любой дизайн формы и меняйте заказы в любое время |
| Чистый и экологически чистый | Без пыли, без дыма, без запаха, безопасно и без загрязнения окружающей среды |
| Поддержка сложных форм | Легко режутся нестандартные прокладочные конструкции |
| Интеллектуальная система управления | Программное обеспечение автоматически определяет материалы и пути, а его работа проста и стабильна. |
5.Дополнительные функции и конфигурации

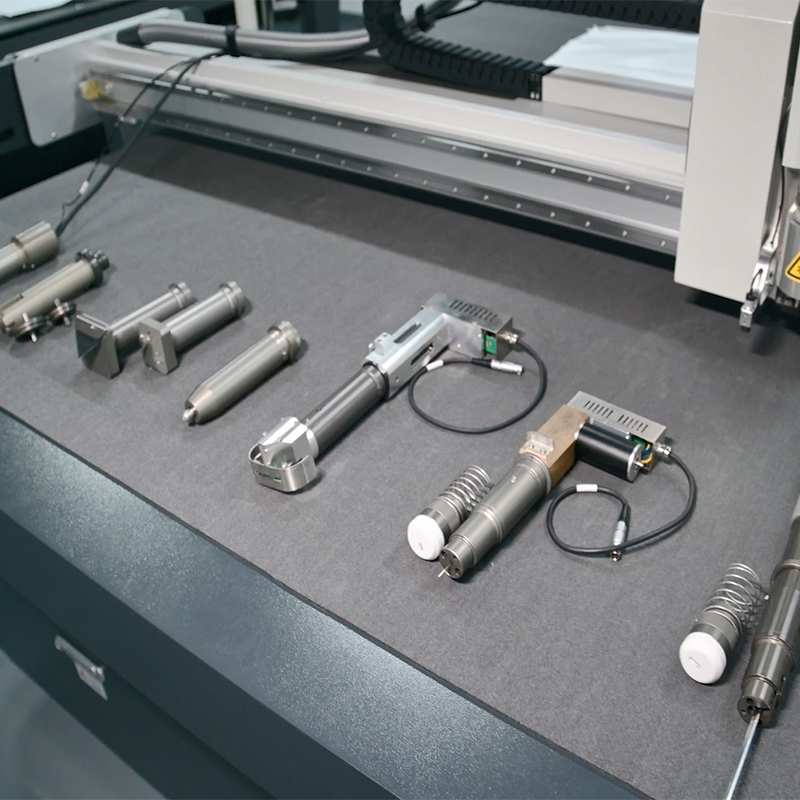

В зависимости от различных свойств материала и требований к процессу, станок с ЧПУ для резки прокладок может быть оснащен различными инструментальными модулями:
- Вибрационный нож
- Дисковый нож
- Перфорационный нож
- Косой нож
- ручка для рисования
- Штамповочный валик
- Фрезерный шпиндель
- Система перекрестного лазерного позиционирования
- Расположение проектора
- Система автоматического распознавания ПЗС-камеры
6.Резюме
Станок для резки прокладок с ЧПУ — это не просто режущее устройство, а комплекс гибких цифровых производственных решений.
Благодаря высокой точности, низкой стоимости и автоматизации он помогает предприятиям добиться:
- Снижение производственных затрат
- Сократить циклы расстойки и доставки
- Улучшить однородность и выход продукта
- Быстрое реагирование на разнообразные заказы
Для производителей, которые все еще используют традиционную резку или высечку,
модернизация технологии резки прокладок с ЧПУ стала ключевым шагом на пути к повышению конкурентоспособности.
