Почему важны приводные системы: как зубчатые рейки HIWIN и сервоприводы Mitsubishi меняют представление о точности резки картона.
2026-07-27
В упаковочной и полиграфической промышленности качество станка для резки образцов часто оценивается по его программному обеспечению или разнообразию режущих головок. Хотя эти характеристики важны, они отражают лишь половину картины. Настоящее испытание станка для резки образцов с ЧПУ происходит внутри. При обработке прочного сотового картона, плотного серого картона или толстого двухслойного гофрированного картона механическая система привода станка работает на пределе своих возможностей. Если станок использует дешевые, легко изнашивающиеся ременные приводы или маломощные шаговые двигатели, вы быстро столкнетесь с проблемами: неровные края, смещение размеров и повреждение материала.
Для производителей упаковки и изготовителей образцов, работающих с заказами большого ассортимента и малых объемов (HMLV) , точность не подлежит обсуждению. Рассмотрим высокоэффективную конструкцию YITAI GBD2516 и то, как его высококачественные приводные системы обеспечивают точность промышленного уровня.
1. Ременная передача против зубчатой рейки: противостояние срока службы и точности.
Многие представленные на рынке цифровые резаки начального уровня используют ременные передачи для перемещения режущего портала. Хотя ремни и дешевы, в профессиональной мастерской они представляют собой существенный недостаток:
Растяжение и люфт: При непрерывном ускорении и замедлении высокоскоростной резки ленты со временем естественным образом растягиваются. Это приводит к микропогрешностям в позиционировании.
Вибрация под нагрузкой: При резке плотных материалов, таких как трехслойный гофрированный картон или сотовый картон, сопротивление материала приводит к изгибу ленты, что вызывает неровные срезы и неравномерные линии сгиба.
Регулярное техническое обслуживание: ремни изнашиваются, проскальзывают и требуют регулярной регулировки натяжения для обеспечения точности резки.

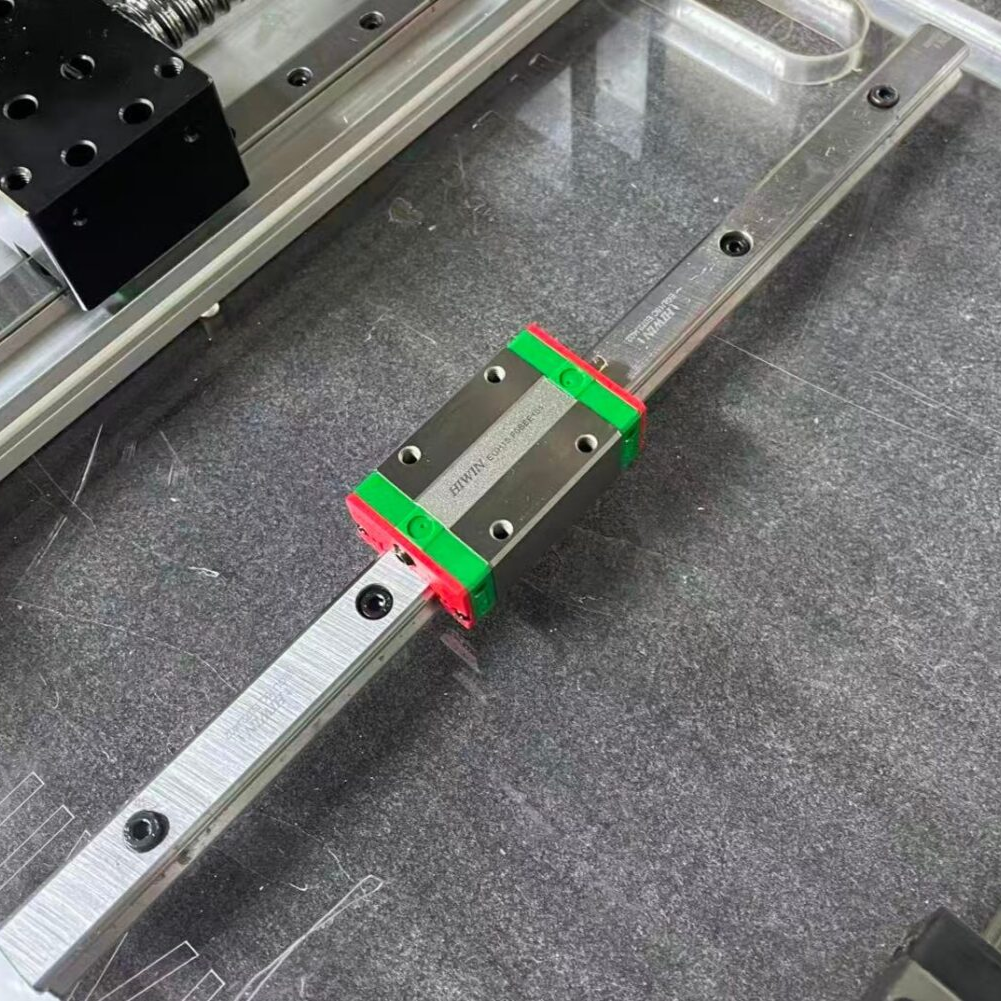

Решение GBD2516: линейные направляющие и прецизионные зубчатые рейки производства HIWIN (Тайвань).

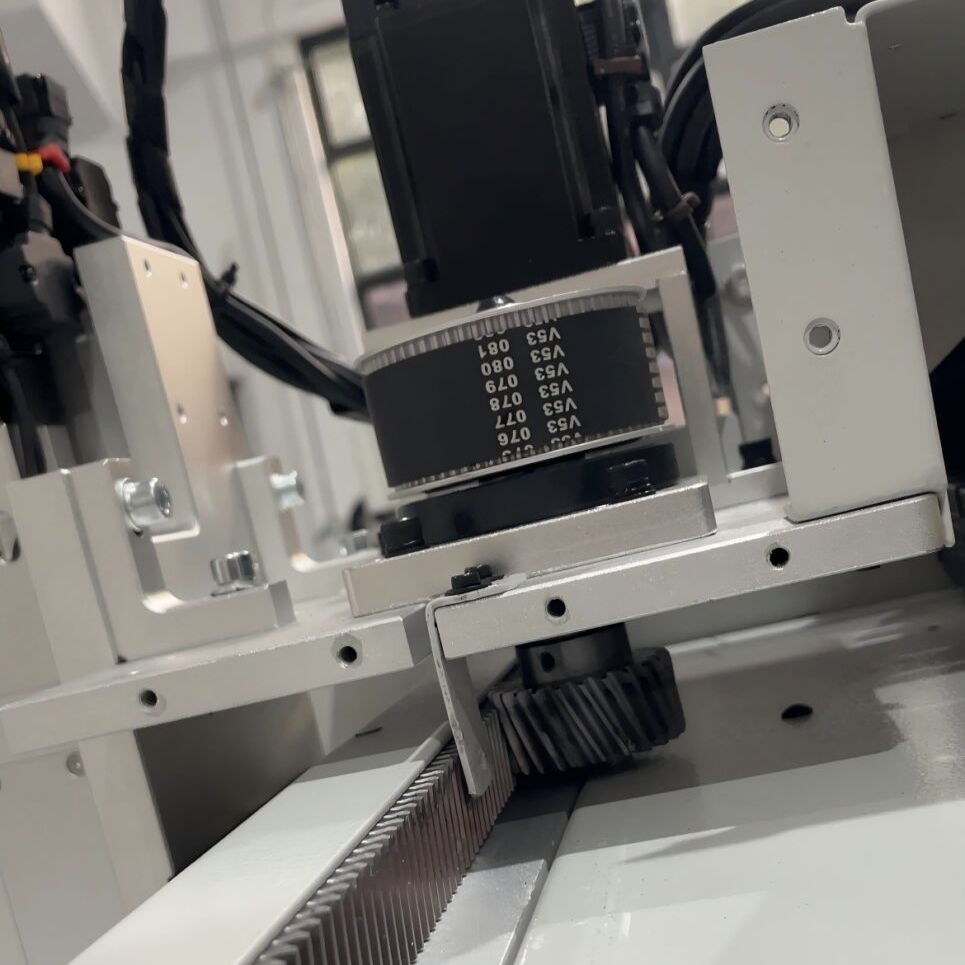

Для устранения распространенных недостатков систем с ременным приводом, в конструкции YITAI GBD2516 используются линейные направляющие производства HIWIN из Тайваня в сочетании со стальной зубчатой передачей.
В отличие от резиновых ремней, которые со временем естественным образом растягиваются, теряют натяжение и вызывают микроотклонения, прочный зубчатый механизм не деформируется под нагрузкой. Эта механическая жесткость позволяет GBD2516 поддерживать постоянную точность физического позиционирования ±0,01 мм по всей рабочей поверхности размером 1600 x 2500 мм.
Заменив гибкие ремни стальной зубчатой передачей, станок выдерживает физическое сопротивление плотных и тяжелых досок без проскальзывания. Это гарантирует точное выравнивание линий сгиба и разрезов на протяжении всего производственного цикла, минимизируя отходы материала и уменьшая необходимость ручной корректировки выравнивания.
2. Питание системы резки: высокопроизводительная сервосистема против стандартных шаговых двигателей
Хотя трансмиссия обеспечивает структурную точность, двигатели определяют, насколько надежно машина работает под нагрузкой. Многие стандартные пробоотборники в бюджетном сегменте используют простые шаговые двигатели, которые могут испытывать проблемы со стабильностью скорости и крутящего момента при резке более плотных материалов.

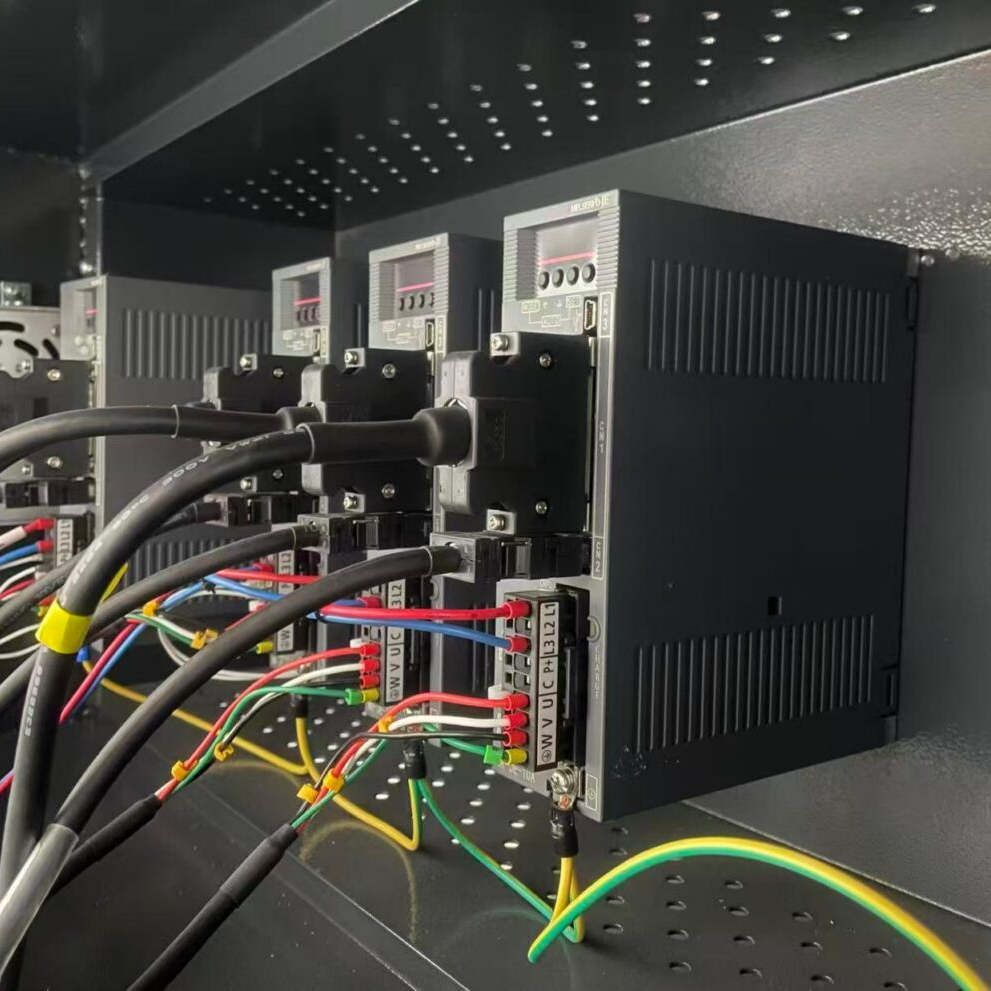

В модели YITAI GBD2516 эта основная система привода была модернизирована за счет оснащения машины японскими серводвигателями Mitsubishi и планетарными редукторами .
По сравнению со стандартными шаговыми системами, эта высокопроизводительная сервосистема предлагает явные практические преимущества для повседневной работы в мастерской:
Стабильный крутящий момент на высоких скоростях:Сервоприводы Mitsubishi обеспечивают постоянный крутящий момент, что предотвращает остановку станка или потерю синхронизации при резке толстых гофрированных или сотовых листов.
Более быстрое время отклика:Сервосистема мгновенно реагирует на сложные цифровые траектории. Такое быстрое ускорение и замедление значительно сокращают время цикла при изготовлении сложных конструкций, таких как небольшие подарочные коробки или сложные вставки для дисплеев.
Операционная стабильность:Благодаря планетарным редукторам двигатели плавно распределяют мощность резания, снижая вибрации и обеспечивая чистые, вертикальные кромки при каждом резе.
3. Основание: Вакуумный сотовый стол со встроенной системой контроля плоскостности.

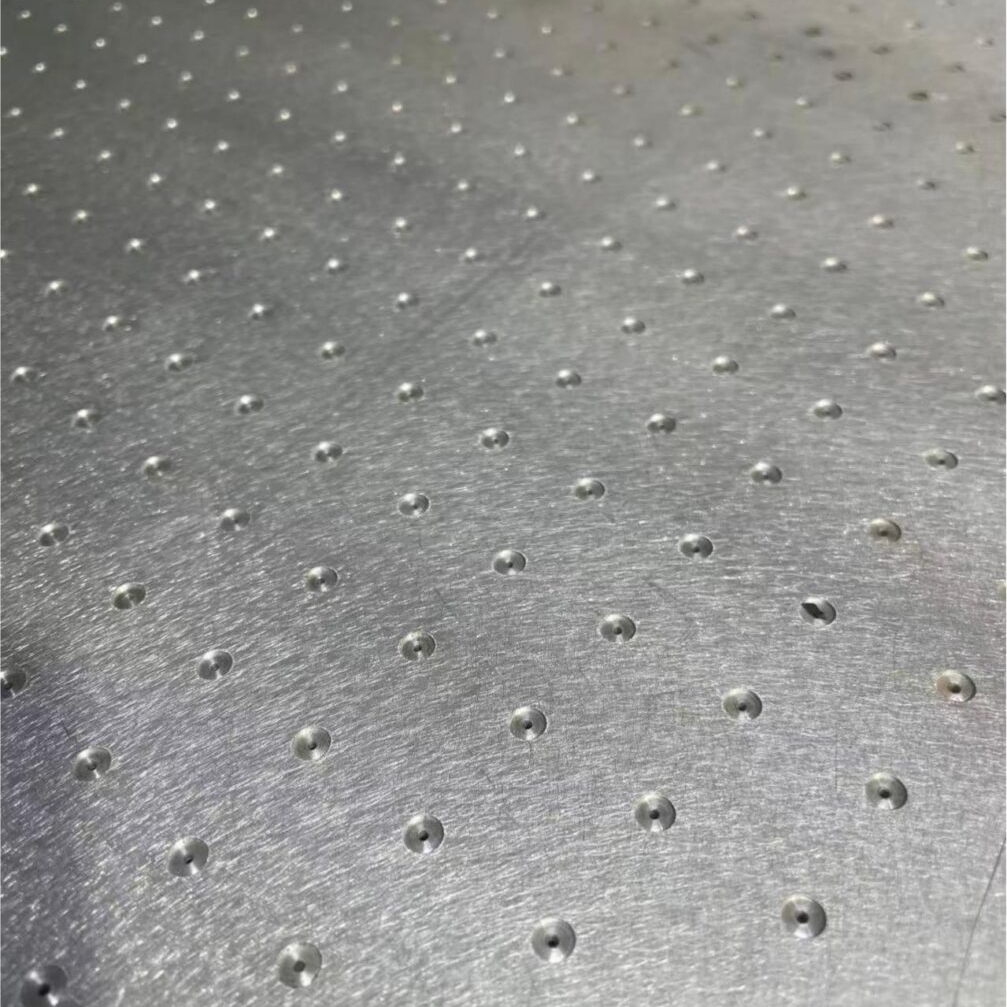

Даже самая лучшая система двигателя и направляющих не сможет обеспечить точную работу, если материал смещается или поднимается во время резки. GBD2516 решает эту проблему благодаря алюминиевому сотовому адсорбционному столу с допуском на плоскостность ±0,15 мм. В зависимости от конфигурации электропитания вашей мастерской, стол поддерживается мощным вакуумным насосом мощностью от 7,5 до 12,5 кВт и имеет встроенную 8-зонную систему управления вакуумом.
Вместо того чтобы распределять силу всасывания по всей поверхности станка, операторы могут ограничивать вакуумное всасывание только определенными зонами, где расположен картон. Такая концентрация отрицательного давления надежно фиксирует материал на сотовой поверхности, предотвращая его смещение во время высокоскоростной резки. Поддерживая стабильную, плоскую поверхность резки, система помогает обеспечить постоянный контроль глубины для таких деликатных процессов, как биговка, V-образная резка и полурезка.
Прочная конструкция, быстрая окупаемость инвестиций.
Инвестиции в цифровой станок для резки образцов — это гарантия долгосрочной надежности. Благодаря сочетанию линейных направляющих HIWIN , сервоприводов Mitsubishi и полностью сварной прочной рамы , YITAI GBD2516 рассчитан на непрерывную работу в многосменном режиме в цехе на протяжении десятилетий.
Это устраняет слабые места бюджетного оборудования, предоставляя производителям упаковки скорость, точность и бесперебойную работу, необходимые для доминирования на быстрорастущем рынке HMLV. Компания YITAI поставляет высокопроизводительные решения для резки клиентам более чем в 100 странах. Благодаря сертификатам CE и ISO, комплексному онлайн-обучению и гарантии до 24 месяцев, мы гарантируем бесперебойную работу вашей производственной линии. Свяжитесь с нами , чтобы получить дополнительную информацию и решения для резки.
