Точность без инструментов: как цифровые ножевые резаки справляются со сложными электронными материалами
2026-07-27
В быстро развивающихся цепочках поставок электроники 3C, аккумуляторов для электромобилей и медицинских устройств миниатюризация компонентов привела к тому, что допуски на материалы достигли микроуровня. Современные производители микросхем теперь должны обрабатывать широкий спектр гибких неметаллических и композитных материалов с исключительной точностью.
«Узкое место точности» в вырубке электронных компонентов.
Сложные электронные материалы:
Листы из термографита : хрупкие и ломкие, склонны к разрушению и вызывают загрязнение чистыми помещениями проводящей пылью.
Пенопласты Poron и VHB : толстые и эластичные, склонны к деформации и имеют скошенные (скошенные) края при традиционной резке на прессе.
Защитные пленки OCA и оптические пленки : ультратонкие и термочувствительные; требуют точной надрезки без прокалывания подложки.
Изоляционные прокладки (майлар, поликарбонат, номекс, фиброцемент) : требуют сложной микроперфорации и обработки кромок без заусенцев для обеспечения электробезопасности.
Для мелкосерийного прототипирования и заказов с широким ассортиментом продукции (HMLV) использование традиционных штампов из стали или лазерной резки создает серьезные препятствия: высокие затраты на оснастку (100–500 долларов США за штамп), пожелтение кромок от нагрева и длительные сроки изготовления пресс-форм.
Для преодоления этих трудностей высокоточные цифровые системы ЧПУ для резки ножами стали отраслевым стандартом для прототипирования электроники в чистых помещениях, включая наши станки для резки серии GBD .
Подробный анализ: освоение 4 основных электронных материалов без использования пресс-форм.

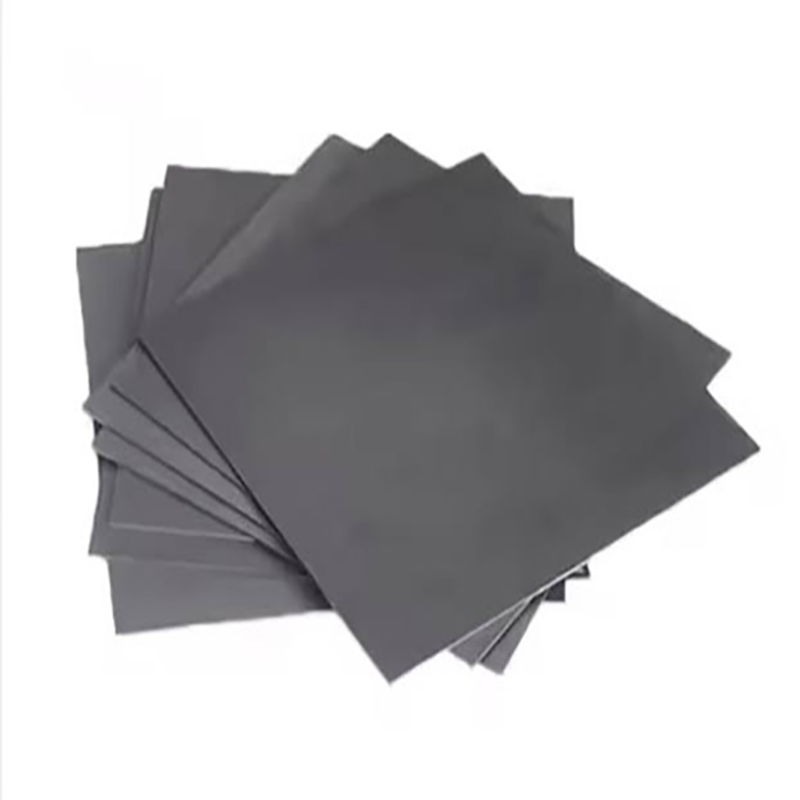

1. Листы из термографита
Применение : Широко используется в смартфонах, базовых станциях 5G и системах управления батареями электромобилей (BMS) для быстрого отвода тепла.
Основные проблемы обработки данных:
Чрезвычайная хрупкость : листы природного и синтетического графита исключительно хрупкие и склонны к образованию микротрещин при механическом воздействии.
Опасность проводящей пыли : лазерная резка обжигает края, образуя мелкую графитовую пыль, которая попадает в чистые помещения и вызывает смертельно опасные короткие замыкания в электронных сборках.
Как система GBD решает эту проблему:
100% беспыльная холодная резка:Использует сверх острые, покрытые микропокрытием лезвия для резки графита со скоростью до 1400 мм/с без термической реакции и образования пыли в воздухе.
Вакуумная фиксация:Стол с алюминиевой сотовой конструкцией обеспечивает высокую скорость всасывания, надежно фиксируя легкий и хрупкий лист в плоском положении для достижения идеально ровной зеркальной поверхности (допуск ±0,05 мм).

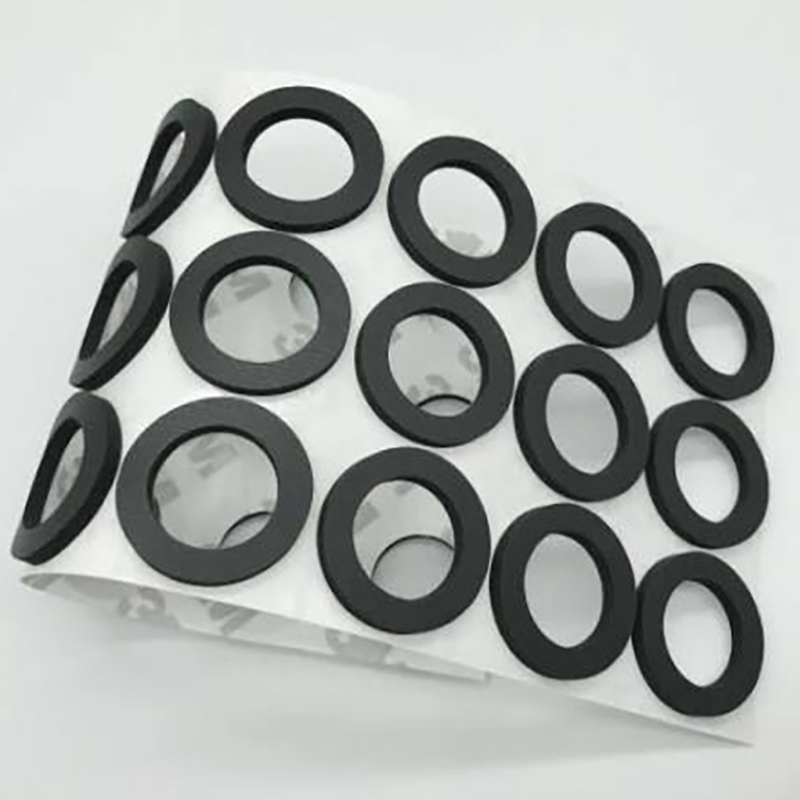

2. Пенопласты Poron и VHB высокой плотности
Области применения: Незаменим для амортизации модулей камер, обеспечения водонепроницаемости по стандарту IP68 и антивибрационной изоляции в автомобильной электронике.
Основные проблемы обработки данных:
Упругая деформация и наклонные кромки:Когда традиционные стальные штампы прижимают толстый пенопласт (например, Poron толщиной 3–10 мм), материал сжимается, в результате чего получается вогнутая или наклонная под углом 45° кромка среза вместо прямой стенки под углом 90°.
Трение и образование налета на лезвиях:Липкая акриловая лента VHB прилипает к стандартным лезвиям, вызывая разрывы и неровные края.
Как система GBD решает эту проблему:
Технология высокочастотного осциллирующего ножа:Лезвие вибрирует вертикально тысячи раз в минуту. Оно чисто разрезает пенопласт высокой плотности, не сжимая материал, обеспечивая идеально перпендикулярную кромку под углом 90°. .
Высокопрочная V-образная фрезеровка и многопроцессная обработка:Способен резать толстые пенопластовые вставки толщиной до 100 мм, в сочетании с высокомоментными сервоприводами японского производства Mitsubishi предотвращает застревание лезвия.

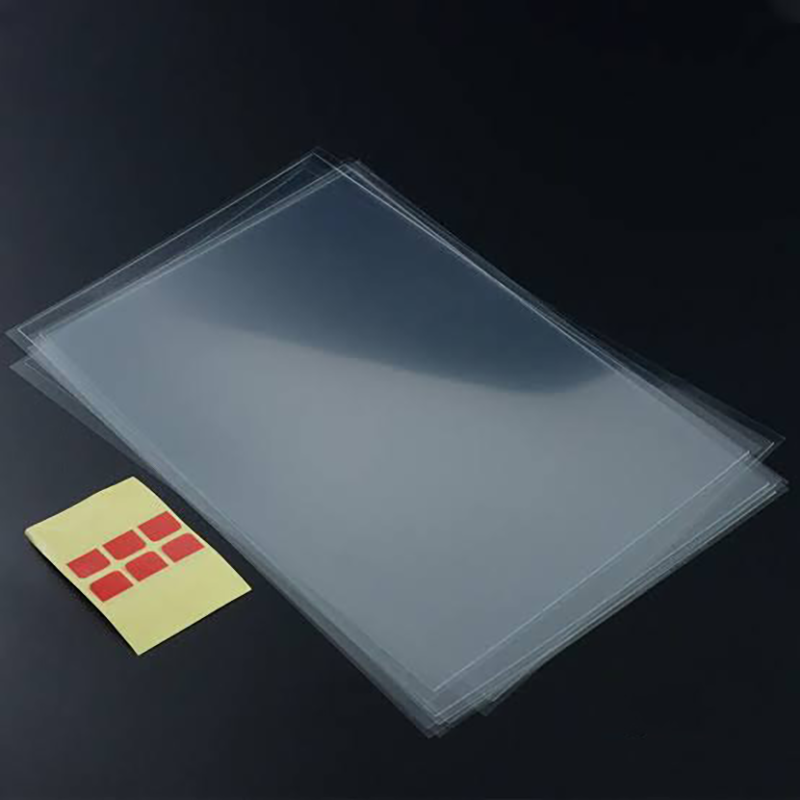

3. OCA и оптические защитные пленки
Применение: Используется в ламинировании OLED-дисплеев, сенсорных экранах и оптических сенсорных сборках.
Основные проблемы обработки данных:
Исключительная точность и глубина надреза:Общая толщина материала часто составляет менее 0,1 мм. Лезвие должно прорезать верхний слой пленки со 100% проникновением, не повреждая при этом ПЭТ-подложку.
Чувствительность к теплу:Лазерная резка расплавляет края клеевого шва, вызывая оптическое пожелтение и выдавливание клея (растекание клея).
Как система GBD решает эту проблему:
Регулировка глубины с помощью микрошагового режима:Многофункциональный инструментальный набор GBD позволяет выполнять цифровую калибровку глубины с точностью до 10 микрон. Он плавно режет оптическую пленку, не оставляя царапин на разделительной бумаге.
Холодная резка без трения:Сохраняет оптическую прозрачность и первоначальные адгезионные свойства без накопления теплового следа.

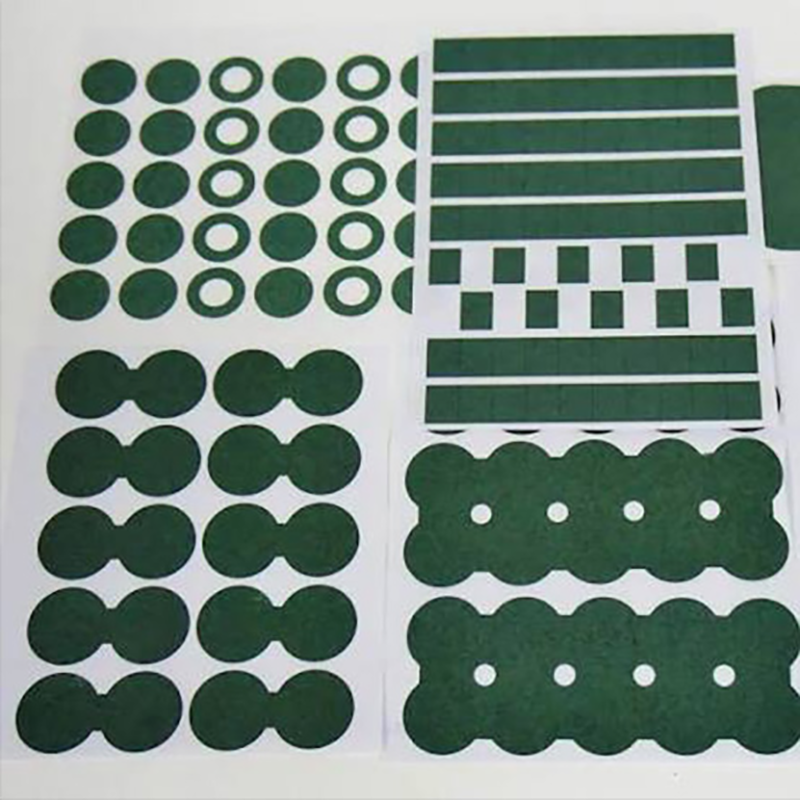

4. Изоляционные прокладки и майларовые листы
Применение: Электрическая изоляция в источниках питания, трансформаторах, печатных платах и аккумуляторных батареях электромобилей (с использованием майлара, поликарбоната, номекса и рыбной бумаги).
Основные проблемы обработки данных:
Сложные микрогеометрии:Уплотнительные прокладки часто имеют крошечные отверстия для винтов (<1,5 мм), узкие пазы и сложную форму по периметру, что делает их склонными к разрывам или образованию заусенцев по краям.
Искажение материала:Гибкие тонкие пластиковые/бумажные листы имеют тенденцию смещаться или деформироваться во время быстрых циклов перфорации.
Как система GBD решает эту проблему:
Выравнивание оптической системы ПЗС-матрицы:Встроенные HD-камеры в режиме реального времени сканируют нанесенные на материал метки, динамически компенсируя растяжение или деформацию материала для достижения высокой точности позиционирования.
Стабильность стойки для оборудования HIWIN:Благодаря прецизионным зубчатым рейкам производства HIWIN, изготовленным в Тайване, система обеспечивает жесткую траекторию движения инструмента, позволяя за один автоматизированный проход создавать гладкие, без заусенцев, микроотверстия без повреждения кромок.
Почему платформа GBD превосходно подходит для прототипирования электроники
Отсутствие затрат на пресс-формы и мгновенный рабочий процесс «от CAD к резке».
Обрабатывает файлы непосредственно из САПР-программ. Изменяет чертеж на 0,05 мм на экране и повторно вырезает за считанные секунды, исключая затраты на физическую обработку штампа и обеспечивая доставку образцов ведущим клиентам в сфере электроники в тот же день.
Многофункциональная система инструментов
Осциллирующий нож – для резки и частичной резки гофрированного картона и сотового картона.
Колесо для биговки – линии сгиба и пунктирные линии для легкого отрыва.
Инструмент V-Cut – для прорезки пазов и снятия фаски.
ПЗС-камера – контурная резка печатного картона
Пневматический нож – для толстого или твердого картона и пенопласта
Один станок с ЧПУ для резки коробок ножом поддерживает множество процессов: резку, биговку, полурезку, пунктирную резку, прорезку пазов и V-образную резку.

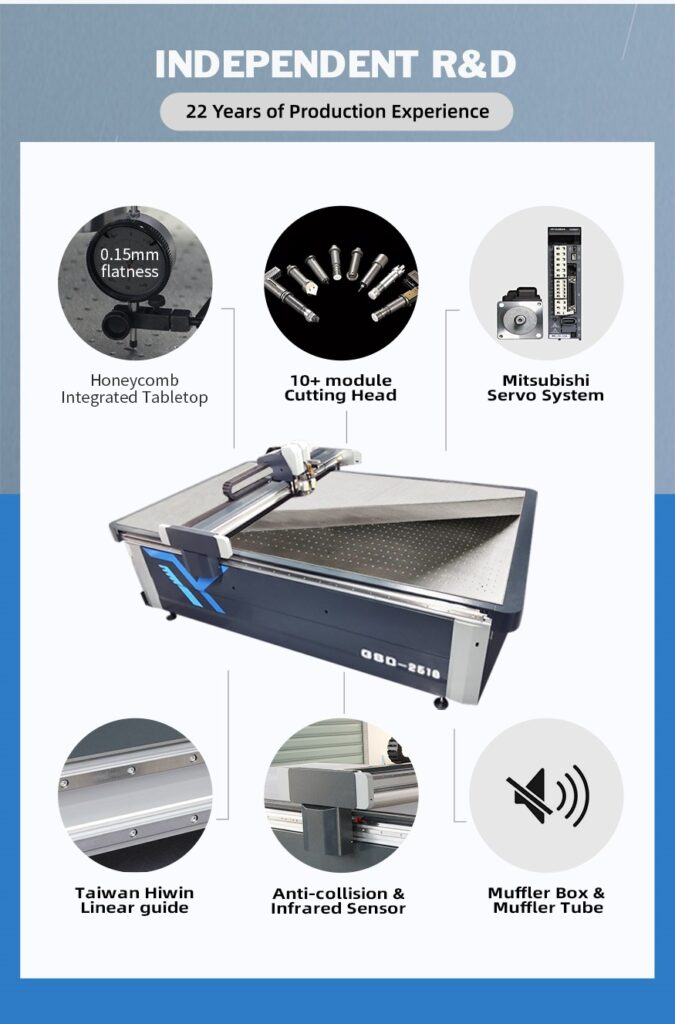

Японский сервопривод Mitsubishi + линейные направляющие HIWIN
Тайваньские линейные направляющие и зубчатые рейки HIWIN: обеспечивают значительно более высокую жесткость и грузоподъемность по сравнению со стандартными машинами с ременным приводом.
Серводвигатели и планетарные редукторы Mitsubishi: обеспечивают высокий крутящий момент и сверхплавное микрошаговое движение, гарантируя чистое проникновение лезвия через плотные материалы без разрушения кромок.
Алюминиевый сотовый вакуумно-адсорбционный стол
Благодаря мощному вакуумному насосу, алюминиевый сотовый стол надежно удерживает тонкие оптические пленки и деформированные изоляционные листы вплотную к рабочей поверхности, предотвращая скольжение или отрыв материала во время высокоскоростных циклов резки.
Повысьте свои возможности по резке электронных материалов уже сегодня!
Избавьтесь от платы за пробные образцы, прекратите тратить дорогостоящие материалы на термолазерную резку и создавайте безупречные прототипы электроники менее чем за час с помощью цифрового резака GBD2516 . Свяжитесь с нашей командой сегодня, чтобы получить БЕСПЛАТНУЮ услугу резки.
